Spring Cloud(Kilburn 2022.0.2版本)系列教程(六) 分布式配置中心(Apollo)

一、安装说明

安装Apollo必须有Java环境。

  • Apollo服务端：1.8+
  • Apollo客户端：1.8+
#安装jdk8很简单，就一行命令即可
apt install openjdk-8-jdk

#查看java版本
java -version

安装Apollo必须有数据库，MySQL、H2内存数据库、H2文件数据库三者选其一。为了更好的安全性与性能，建议使用MySQL。

#我们是在Ubuntu24.04上安装的MySQL8,先获取deb安装包
wget https://dev.mysql.com/get/mysql-apt-config_0.8.17-1_all.deb

#安装
sudo dpkg -i mysql-apt-config_0.8.17-1_all.deb

#选择 ubuntu focal
#选择 MySQL Server & Cluster (Currently selected: mysql-8.0)

#安装
apt-get  install mysql-server

#查看状态
systemctl status mysql

#登录MySQL
mysql -uroot -p

#修改root密码
ALTER USER 'root'@'localhost' IDENTIFIED WITH MYSQL_NATIVE_PASSWORD BY '123456';

#如果修改不成功，可以执行下面这一句
create user 'root'@'%' identified by '123456';

#授权所有操作权限给root
grant all privileges on *.* to 'root'@'%';

#创建一个hep用户，并授权所有操作权限
create user 'hep'@'%' identified by '123456';
grant all privileges on *.* to 'hep'@'%';

#刷新权限
flush privileges;

#退出
exit;

#使得mysql可以远程登陆
vim /etc/mysql/mysql.conf.d/mysqld.cnf
#注释掉这一行
#bind-address = 127.0.0.1

#重启mysql
service mysql restart;

#开放3306端口
ufw allow 3306

#查看3306端口是否被监听
netstat -anp | grep mysql

下面即可用navicat类似的软件连接并进行创建数据库了，我们创建了两个数据库ApolloConfigDB和ApolloPortalDB。

二、下载apollo-quick-start

下载地址：https://github.com/apolloconfig/apollo-quick-start

  1. apollo 服务端进程需要分别使用8070, 8080, 8090端口，请确保这3个端口当前没有被使用。

    ufw allow 8070
ufw allow 8080
ufw allow 8090

  2. 脚本中的 SPRING_PROFILES_ACTIVE 环境变量中的 github 是必须的 profile，database-discovery 指定使用数据库服务发现， auth 是 portal 提供简单认证的 profile，不需要认证或者使用其它认证方式时可以去掉

三、使用 mysql 数据库，自动初始化

脚本环境变量中的 your-mysql-server:3306 需要替换为实际的 mysql 服务器地址和端口，ApolloConfigDB 和 ApolloPortalDB 需要替换为实际的数据库名称，脚本环境变量中的 "apollo-username" 和 "apollo-password" 需要填写实际的用户名和密码。

3.1 首次启动

首次启动使用 SPRING_SQL_INIT_MODE="always" 环境变量来进行初始化

export SPRING_PROFILES_ACTIVE="github,database-discovery,auth"
# config db
export SPRING_SQL_CONFIG_INIT_MODE="always"
export SPRING_CONFIG_DATASOURCE_URL="jdbc:mysql://192.168.31.111:3306/ApolloConfigDB?useUnicode=true&characterEncoding=UTF8"
export SPRING_CONFIG_DATASOURCE_USERNAME="hep"
export SPRING_CONFIG_DATASOURCE_PASSWORD="123456"
# portal db
export SPRING_SQL_PORTAL_INIT_MODE="always"
export SPRING_PORTAL_DATASOURCE_URL="jdbc:mysql://192.168.31.111:3306/ApolloPortalDB?useUnicode=true&characterEncoding=UTF8"
export SPRING_PORTAL_DATASOURCE_USERNAME="hep"
export SPRING_PORTAL_DATASOURCE_PASSWORD="123456"
java -jar apollo-all-in-one.jar

3.2 后续启动

后续启动去掉 SPRING_SQL_CONFIG_INIT_MODE 和 SPRING_SQL_PORTAL_INIT_MODE 环境变量来避免重复初始化

export SPRING_PROFILES_ACTIVE="github,database-discovery,auth"
# config db
unset SPRING_SQL_CONFIG_INIT_MODE
export SPRING_CONFIG_DATASOURCE_URL="jdbc:mysql://192.168.31.111:3306/ApolloConfigDB?useUnicode=true&characterEncoding=UTF8"
export SPRING_CONFIG_DATASOURCE_USERNAME="hep"
export SPRING_CONFIG_DATASOURCE_PASSWORD="123456"
# portal db
unset SPRING_SQL_PORTAL_INIT_MODE
export SPRING_PORTAL_DATASOURCE_URL="jdbc:mysql://192.168.31.111:3306/ApolloPortalDB?useUnicode=true&characterEncoding=UTF8"
export SPRING_PORTAL_DATASOURCE_USERNAME="hep"
export SPRING_PORTAL_DATASOURCE_PASSWORD="123456"

#你可能并不想看后台输出的代码，也不想没法敲其他的命令行了，下面一条命令让Apollo后台运行
nohup java -jar /usr/software/apollo-quick-start-master/apollo-all-in-one.jar > /usr/software/apollo-quick-start-master/apollo.log 2>&1 &

并且，我把上面的内容写入了自启动文件/root/.bashrc的最后面，这样开机就可以自启动这条命令，这样Apollo开机就自动运行了，再也不用我们进入到特定目录，还要执行java -jar的命令了。

#后台运行Apollo命令
nohup java -jar /usr/software/apollo-quick-start-master/apollo-all-in-one.jar > /usr/software/apollo-quick-start-master/apollo.log 2>&1 &

Apollo

四、使用Apollo配置中心

4.1 初始化配置

我们把阿波罗安装到了一台Ubuntu24.04的机器上了，其IP地址为192.168.31.111，打开http://192.168.31.111:8070，输入用户名apollo密码admin后登录。

Screenshot 2024-11-11 190708

五、分布式部署

5.1 架构配置与设计

我们准备了6台机器，来部署Apollo配置中心，开发环境配置一台，测试环境配置两台，生产环境配置两台，portal配置一台，一共六台，当然这些并没有把mysql数据库算作其中，数据库是之前就搭建好的，开发、测试、生产都有。

环境 主机 IP
开发 hep-apollo-server-admin-config-dev 192.168.31.51
测试 hep-apollo-server-admin-config-test-01 192.168.31.52
测试 hep-apollo-server-admin-config-test-02 192.168.31.53
生产 hep-apollo-server-admin-config-prd-01 192.168.31.54
生产 hep-apollo-server-admin-config-prd-02 192.168.31.55
生产 hep-apollo-server-portal-prd 192.168.31.56

总体的架构图如下。

Screenshot 2024-11-26 195507

5.2 数据库脚本与Apollo安装包下载

Apollo目前支持以下环境：

  • DEV开发环境
  • FAT测试环境，相当于alpha环境(功能测试)
  • UAT集成环境，相当于beta环境(回归测试)
  • PRO生产环境

Apollo服务端共需要两个数据库：ApolloPortalDB和ApolloConfigDB，ApolloPortalDB只需要在生产环境部署一个即可，而ApolloConfigDB需要在每个环境部署一套，如fat、uat和pro分别部署3套ApolloConfigDB。我们这里使用的是开发dev、测试test、生产prd一共三个环境，各配置了一套ApolloConfigDB，只配置了生产一套ApolloPortalDB。

通过各种MySQL客户端导入apolloportaldb.sql即可。

#apolloportaldb.sql下载地址：
https://github.com/apolloconfig/apollo/blob/master/scripts/sql/profiles/mysql-default/apolloportaldb.sql
#apolloconfigdb.sql下载地址：
https://github.com/apolloconfig/apollo/blob/master/scripts/sql/profiles/mysql-default/apolloconfigdb.sql

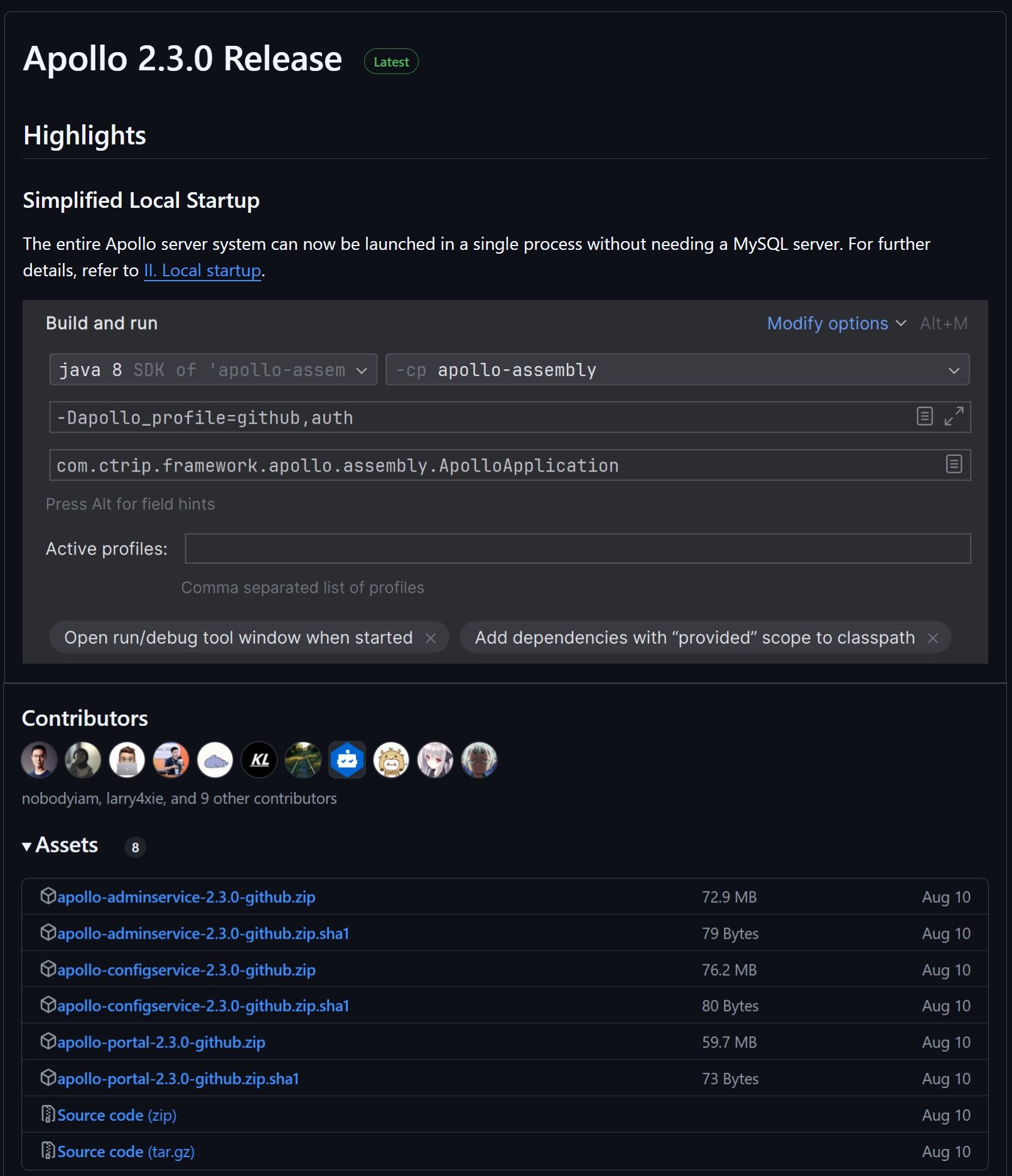

获取apollo-configservice、apollo-adminservice、apollo-portal安装包，从GitHub Release页面下载最新版本的apollo-configservice-x.x.x-github.zip、apollo-adminservice-x.x.x-github.zip和apollo-portal-x.x.x-github.zip即可。

apollo安装包

5.3 开发环境

把下载好的apollo-configservice-2.3.0-github.zip、apollo-adminservice-2.3.0-github.zip两个文件上传到hep-apollo-server-admin-config-dev(192.168.31.51)这台机器，并解压缩，在cofig和admin两个文件夹下，分别有config和scripts两个文件夹。

config目录下的application-github.properties文件中有mysql数据库的配置项，把数据库地址、用户名、密码改成对应的开发环境的，注意用户名和密码后面不要有空格。

spring.datasource.url = jdbc:mysql://192.168.31.79:3306/ApolloConfigDB?characterEncoding=utf8
spring.datasource.username = hepadmin
spring.datasource.password = admin123

scripts下有startup.sh和shutdown.sh两个文件，分别对应着启动和关闭的脚本。使用下面命令启动admin和config服务，当然也要放行一下端口号，这三个端口号是有用于通信的。

#开放端口
ufw  allow  8070
ufw  allow  8080
ufw  allow  8090

cd apollo-adminservice-2.3.0/scripts
nohup ./startup.sh &

cd apollo-configservice-2.3.0/scripts
nohup ./startup.sh &

5.4 测试环境

把下载好的apollo-configservice-2.3.0-github.zip、apollo-adminservice-2.3.0-github.zip两个文件都上传到hep-apollo-server-admin-config-test-01(192.168.31.52)和hep-apollo-server-admin-config-test-02(192.168.31.53)这两台机器，并解压缩，在cofig和admin两个文件夹下，分别有config和scripts两个文件夹。

config目录下的application-github.properties文件有mysql数据库的配置，修改成测试环境的数据库ApolloConfigDB的。两台机器都要做。

spring.datasource.url = jdbc:mysql://192.168.31.4:6446/ApolloConfigDB?characterEncoding=utf8
spring.datasource.username = hepadmin
spring.datasource.password = admin123

用Navicat连接到测试环境数据库ApolloConfigDB，把ServerConfig表中的eureka.service.url字段修改成http://192.168.31.52:8080/eureka/,http://192.168.31.53:8080/eureka/。eureka.service.url字段用于存储 Eureka 服务注册中心的地址，这意味着 Apollo 配置中心自身作为一个微服务，可能会将自己的服务信息注册到 Eureka 服务注册中心，以便其他服务(如 Apollo 客户端)能够通过 Eureka 发现 Apollo 配置中心的位置，从而获取配置信息。

scripts下有startup.sh和shutdown.sh两个文件，分别对应着启动和关闭的脚本。使用下面命令启动admin和config服务，两台机器都要做。

#开放端口
ufw  allow  8070
ufw  allow  8080
ufw  allow  8090

cd apollo-configservice-2.3.0/scripts
nohup ./startup.sh &

cd apollo-adminservice-2.3.0/scripts
nohup ./startup.sh &

5.5 生产环境

把下载好的apollo-configservice-2.3.0-github.zip、apollo-adminservice-2.3.0-github.zip两个文件上传到hep-apollo-server-admin-config-prd-01(192.168.31.54)和hep-apollo-server-admin-config-prd-02(192.168.31.55)这两台机器，并解压缩，在cofig和admin两个文件夹下，分别有config和scripts两个文件夹。

config目录下的application-github.properties文件有mysql数据库的配置，修改成生产环境的数据库ApolloConfigDB的。两台机器都要做。

spring.datasource.url = jdbc:mysql://192.168.31.14:6446/ApolloConfigDB?characterEncoding=utf8
spring.datasource.username = hepadmin
spring.datasource.password = admin123

用Navicat连接到生产环境数据库ApolloConfigDB，把ServerConfig表中的eureka.service.url字段修改成http://192.168.31.54:8080/eureka/,http://192.168.31.55:8080/eureka/。eureka.service.url字段用于存储 Eureka 服务注册中心的地址，这意味着 Apollo 配置中心自身作为一个微服务，可能会将自己的服务信息注册到 Eureka 服务注册中心，以便其他服务(如 Apollo 客户端)能够通过 Eureka 发现 Apollo 配置中心的位置，从而获取配置信息。

scripts下有startup.sh和shutdown.sh两个文件，分别对应着启动和关闭的脚本。使用下面命令启动admin和config服务，两台机器都要做。

#开放端口
ufw  allow  8070
ufw  allow  8080
ufw  allow  8090

cd apollo-configservice-2.3.0/scripts
nohup ./startup.sh &

cd apollo-adminservice-2.3.0/scripts
nohup ./startup.sh &

把下载好的apollo-portal-2.3.0-github.zip文件上传到hep-apollo-server-portal-prd(192.168.31.56)，并解压缩，在cofig和admin两个文件夹下，分别有config和scripts两个文件夹。

config目录下的application-github.properties文件有mysql数据库的配置，修改成生产环境的数据库ApolloPortalDB的。

spring.datasource.url = jdbc:mysql://192.168.31.14:6446/ApolloPortalDB?characterEncoding=utf8
spring.datasource.username = hepadmin
spring.datasource.password = admin123

修改apollo-env.properties配置文件，保留了开发、测试、生产三个环境，并且对应meta地址就是上面配置的Admin服务地址，多个地址之间用英文逗号隔开。

dev.meta=http://192.168.31.51:8080
test.meta=http://192.168.31.52:8080,http://192.168.31.53:8080
#uat.meta=http://fill-in-uat-meta-server:8080
#lpt.meta=${lpt_meta}
prd.meta=http://192.168.31.54:8080,http://192.168.31.55:8080

Apollo Portal需要在不同的环境访问不同的meta service(apollo-configservice)地址，所以我们需要在配置中提供这些信息。为了实现meta service的高可用，推荐通过SLB(Software Load Balancer)做动态负载均衡。meta service地址也可以填入IP，0.11.0版本之前只支持填入一个IP。从0.11.0版本开始支持填入以逗号分隔的多个地址，如http://192.168.31.52:8080,http://192.168.31.53:8080。

用Navicat连接到生产环境数据库ApolloPortalDB，把ServerConfig表中的apollo.portal.meta.servers修改成

{
    "DEV":"http://192.168.31.51:8080",
    "TEST":"http://192.168.31.52:8080,http://192.168.31.53:8080",
    "PRD":"http://192.168.31.54:8080,http://192.168.31.55:8080"
}

把apollo.portal.envs修改成DEV,TEST,PRD，把organizations修改成[{"orgId":"hep01","orgName":"沪尓浦开发一部"},{"orgId":"hep02","orgName":"沪尓浦开发二部"}]，把configView.memberOnly.envs修改成DEV,TEST,PRD。

最后启动portal

cd apollo-portal-2.3.0/scripts
nohup ./startup.sh &

当然后面那几项也可以启动portal之后，通过操作界面进行修改，都可。

Screenshot 2024-12-02 131951

六、牛刀小试

想必搞微服务的小伙伴都看腻了网上的Apollo配置中心的第一个ConfigService.getConfig样例，这种演示性的Demo确实让人很反感，除了演示没啥用，我们今天就来点不一样的。前面的教程里有部署Eureka到三台服务器上，从而形成了一个注册中心的集群，测试环境和生产环境各有三台机器，不熟悉的可以去瞄一眼前面的教程哈，我们每次打个jar包放到服务器上，每台机器上Eureka的注册地址都不一样，而每次都手动去改然后再打包有点繁琐，我们今天就用一个Apollo进行这个eureka.client.serviceUrl.defaultZone的配置，并且实现实时生效，相比这个好玩的功能很多小伙伴在心里乐开了花，确实很实用的哈。

首先创建一个应用，id为hep-eureka-server，并且上面我们也配置好了开发、测试、生产的环境，因为开发环境就给了一台Eureka，所以就不建集群了，测试和生产各有三台机器，所以创建了三个集群，分别取名01、02、03，并且增加了一个配置项eureka.client.serviceUrl.defaultZone。

Screenshot 2024-12-03 171403

首先在eurekaServer的项目中增加Apollo客户端的依赖。

<dependency>
    <groupId>com.ctrip.framework.apollo</groupId>
    <artifactId>apollo-client</artifactId>
    <version>2.1.0</version>
</dependency>
<dependency>
    <groupId>javax.annotation</groupId>
    <artifactId>javax.annotation-api</artifactId>
    <version>1.3.2</version>
</dependency>

Spring Boot 启动类，添加 @EnableApolloConfig

@SpringBootApplication
@EnableEurekaServer
@EnableApolloConfig
public class EurekaServerApplication {

    public static void main(String[] args) {
        SpringApplication.run(EurekaServerApplication.class, args);
    }

}

增加一个EurekaConfigFromApollo配置项，这个是可以动态监测到Eureka变化，立即生效，不用重启Eureka机器。

package cc.huerpu.eurekaserver.security;
import com.ctrip.framework.apollo.Config;
import com.ctrip.framework.apollo.model.ConfigChange;
import com.ctrip.framework.apollo.model.ConfigChangeEvent;
import com.ctrip.framework.apollo.spring.annotation.ApolloConfig;
import com.ctrip.framework.apollo.spring.annotation.ApolloConfigChangeListener;
import org.slf4j.Logger;
import org.slf4j.LoggerFactory;
import org.springframework.beans.factory.annotation.Autowired;
import org.springframework.context.annotation.Configuration;
import org.springframework.util.StringUtils;
import javax.annotation.PostConstruct;
import java.util.HashMap;
import java.util.Map;

@Configuration
public class EurekaConfigFromApollo {
    private static final Logger logger = LoggerFactory.getLogger(EurekaConfigFromApollo.class);
    @ApolloConfig
    private Config config;
    private static final String EUREKA_CLIENT_SERVICE_URL_DEFAULT_ZONE_KEY = "eureka.client.serviceUrl.defaultZone";
    @Autowired
    private org.springframework.cloud.netflix.eureka.EurekaClientConfigBean eurekaClientConfigBean;

    @PostConstruct
    public void init() {
        updateEurekaServiceUrl();
    }

    @ApolloConfigChangeListener
    private void onChange(ConfigChangeEvent changeEvent) {
        ConfigChange change = changeEvent.getChange(EUREKA_CLIENT_SERVICE_URL_DEFAULT_ZONE_KEY);
        if (change!= null) {
            updateEurekaServiceUrl();
        }
    }

    private void updateEurekaServiceUrl() {
        String eurekaServiceUrl = config.getProperty(EUREKA_CLIENT_SERVICE_URL_DEFAULT_ZONE_KEY, "");
        if (!StringUtils.isEmpty(eurekaServiceUrl)) {
            Map<String, String> defaultZoneUrls = new HashMap<>();
            defaultZoneUrls.put("defaultZone", eurekaServiceUrl);
            eurekaClientConfigBean.setServiceUrl(defaultZoneUrls);
            logger.trace("eurekaServiceUrl:" + eurekaServiceUrl);
        } else {
            logger.error("Failed to get the value of 'eureka.client.serviceUrl.defaultZone' from Apollo configuration.");
        }
    }
}

开发环境application.yml增加下面配置，app.id就是Apollo上面创建的应用ID，全局唯一，Apollo.meta就是上面配置的Apollo Config Service对应的地址，每个环境的都对应好即可。

#注释掉eureka.client.serviceUrl.defaultZone，并增加下面配置
app:
  id: hep-eureka-server
apollo:
  meta: http://192.168.31.51:8080
  bootstrap:
    enabled: true

测试环境application-test.yml

#注释掉eureka.client.serviceUrl.defaultZone，并增加下面配置
app:
  id: hep-eureka-server
apollo:
  meta: http://192.168.31.52:8080,http://192.168.31.53:8080
  bootstrap:
    enabled: true

生产环境application-prd.yml

#注释掉eureka.client.serviceUrl.defaultZone，并增加下面配置
app:
  id: hep-eureka-server
apollo:
  meta: http://192.168.31.54:8080,http://192.168.31.55:8080
  bootstrap:
    enabled: true

在机器上面我们写了一个脚本让它开机自启动Eureka服务，因为测试环境和生产环境配置了集群，所以在脚本中指定一下export APOLLO_CLUSTER=01、export APOLLO_CLUSTER=02、export APOLLO_CLUSTER=03属于哪一个集群就行了，就这么简单。

vim /etc/rc.local

#!/bin/bash
export APOLLO_CLUSTER=01
nohup java -jar /usr/software/eurekaServer-auth-prd-03.jar > /usr/software/log.log 2>&1 &
exit 0

chmod +x /etc/rc.local

启动之后可以看到每个集群对应的机器，每个机器的配置项也不同，是相互注册的配置项

  • 192.168.31.34向192.168.31.35、192.168.31.36 注册

  • 192.168.31.35向192.168.31.34、192.168.31.36 注册

  • 192.168.31.36向192.168.31.34、192.168.31.35 注册

Apollo测试环境

生产环境也是相互注册的配置项

  • 192.168.31.31向192.168.31.32、192.168.31.33 注册

  • 192.168.31.32向192.168.31.31、192.168.31.33 注册

  • 192.168.31.33向192.168.31.31、192.168.31.32 注册

apollo-prd

现在当你修改了这个配置项，并且发布了，eureka就会立即生效，再也不用去手动配置再打包了，可以愉快地玩耍了。

七、最后

按照Apollo的文档顺序启动服务，一般先启动数据库、Eureka(如果有)、Apollo Config Service、Apollo Admin Service，最后启动Apollo Portal。

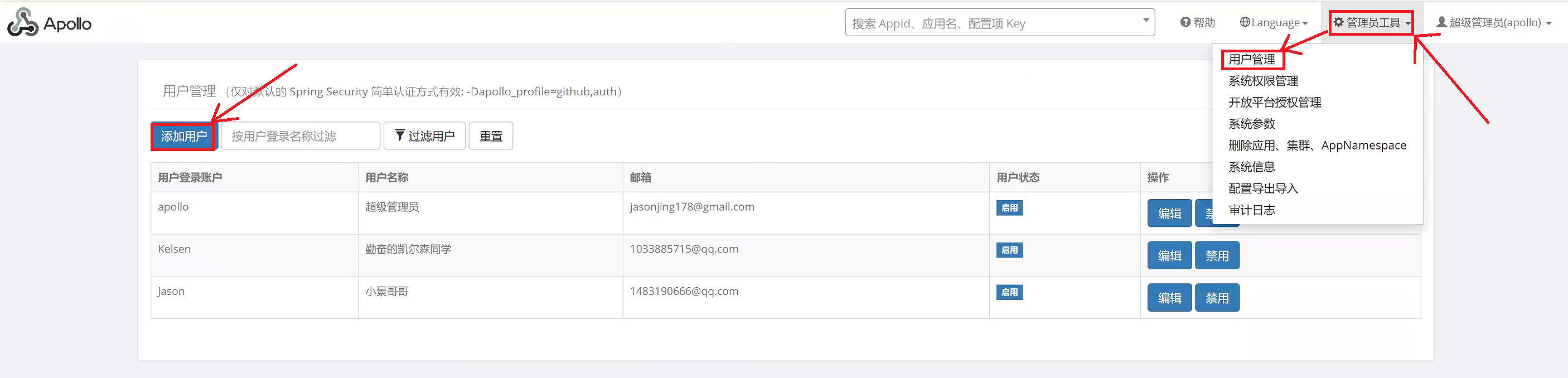

也可以添加几个用户，从而进行各种权限的管理工作。

Screenshot 2024-12-02 133822

Reference：

携程Apollo官网：https://www.apolloconfig.com/#/

Apollo quick start：https://github.com/apolloconfig/apollo-quick-start

一步到位讲解ubuntu安装MySql：https://blog.csdn.net/zhiqingcn/article/details/140794841

Apollo 配置中心详细教程:https://xie.infoq.cn/article/eb8b8c2d63f86ac26fae23692

Apollo分布式集群部署:https://www.cnblogs.com/jluo/p/16985091.html

Apollo配置中心解惑：关于一个portal管理多个环境，要求环境相互之间不影响，独立:https://www.cnblogs.com/xiaohouzai/p/8923463.html

2023年最新版Apollo保姆级使用手册(超级详尽版本)：https://www.cnblogs.com/liuyangfirst/p/17726702.html

发表回复
